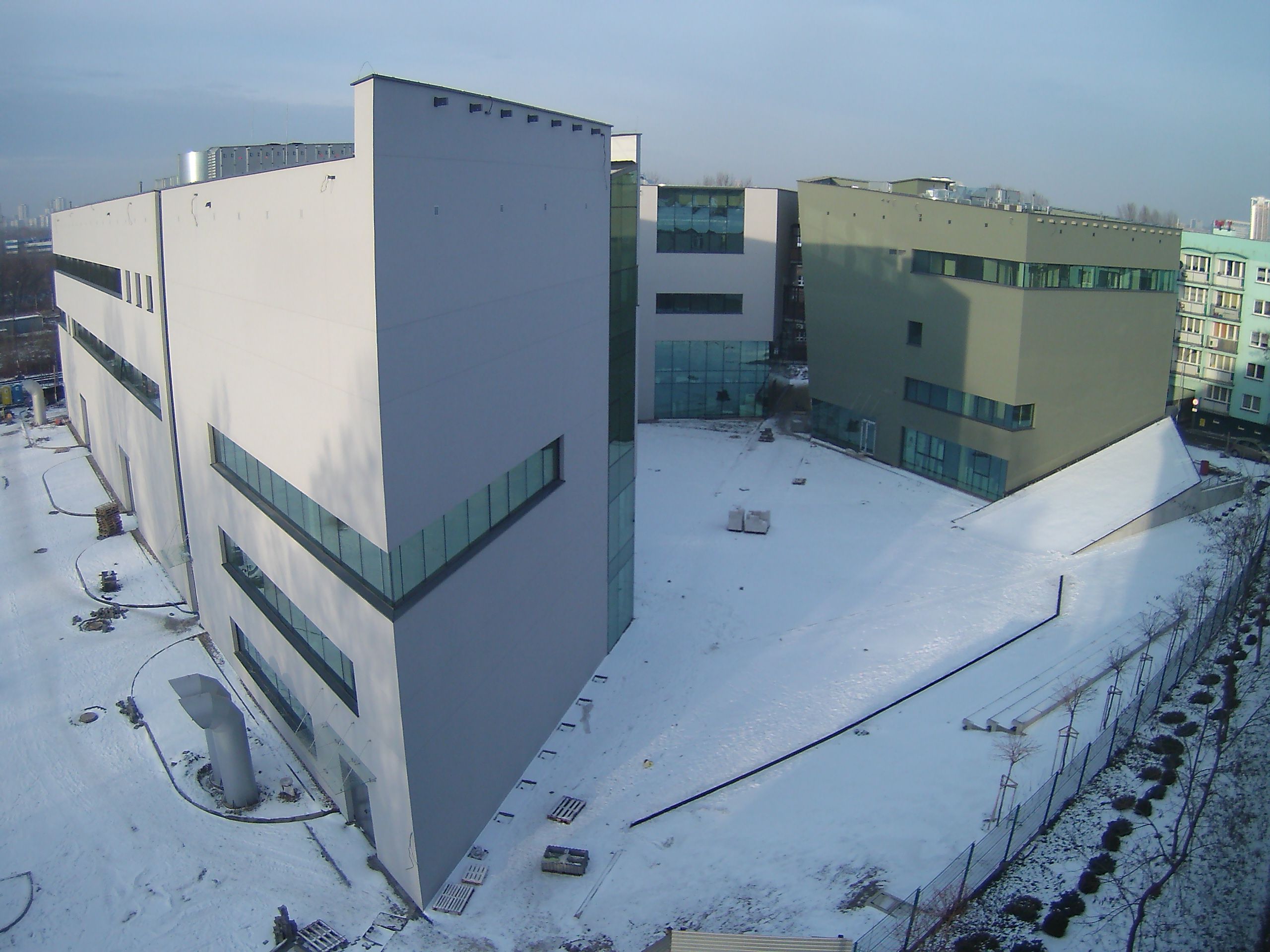

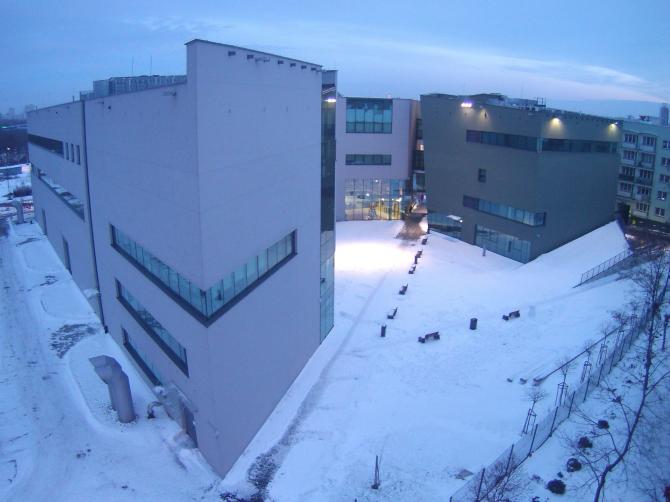

![Nowa ASP | styczeń 2017]()
Nowa ASP | styczeń 2017

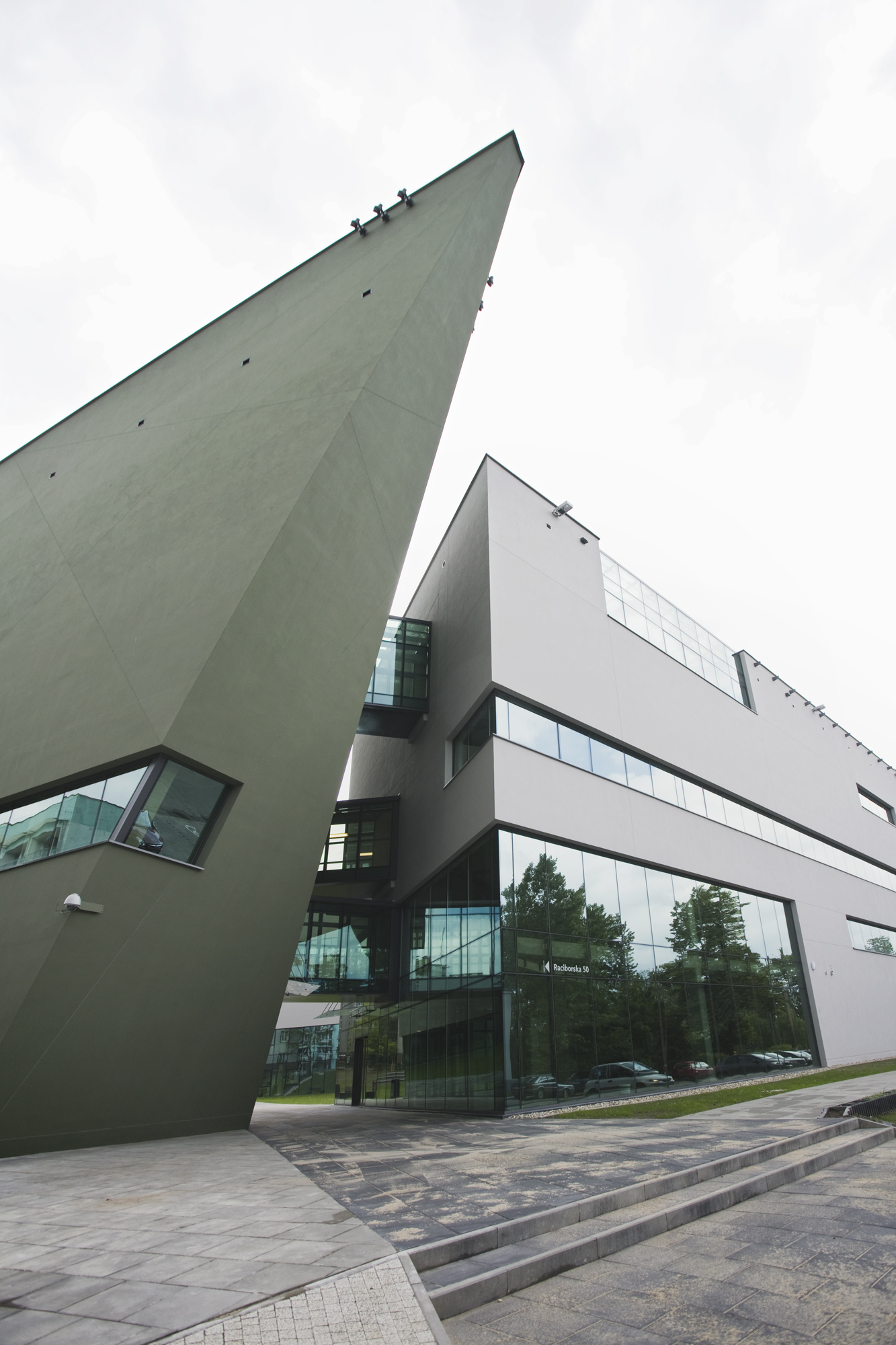

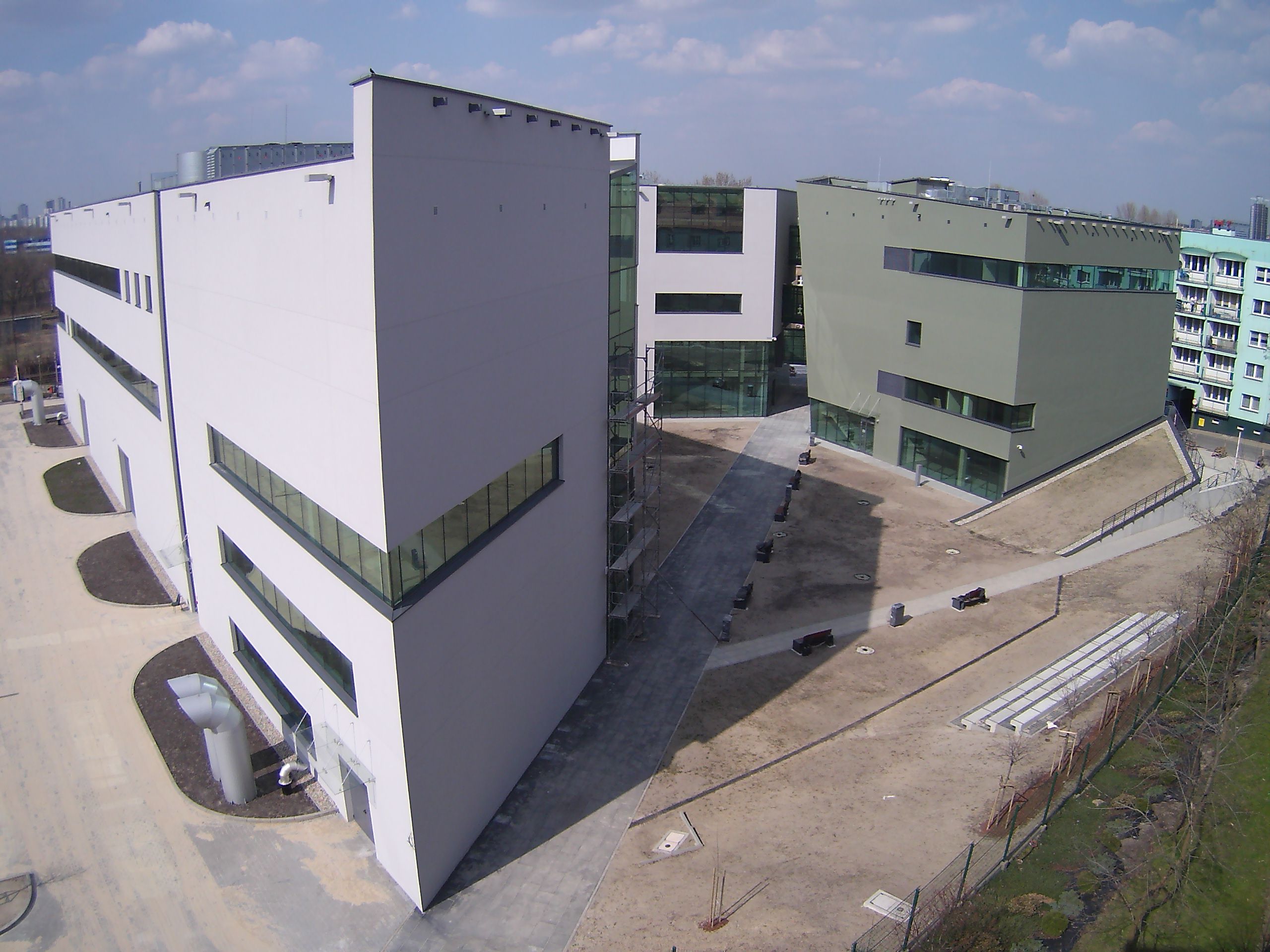

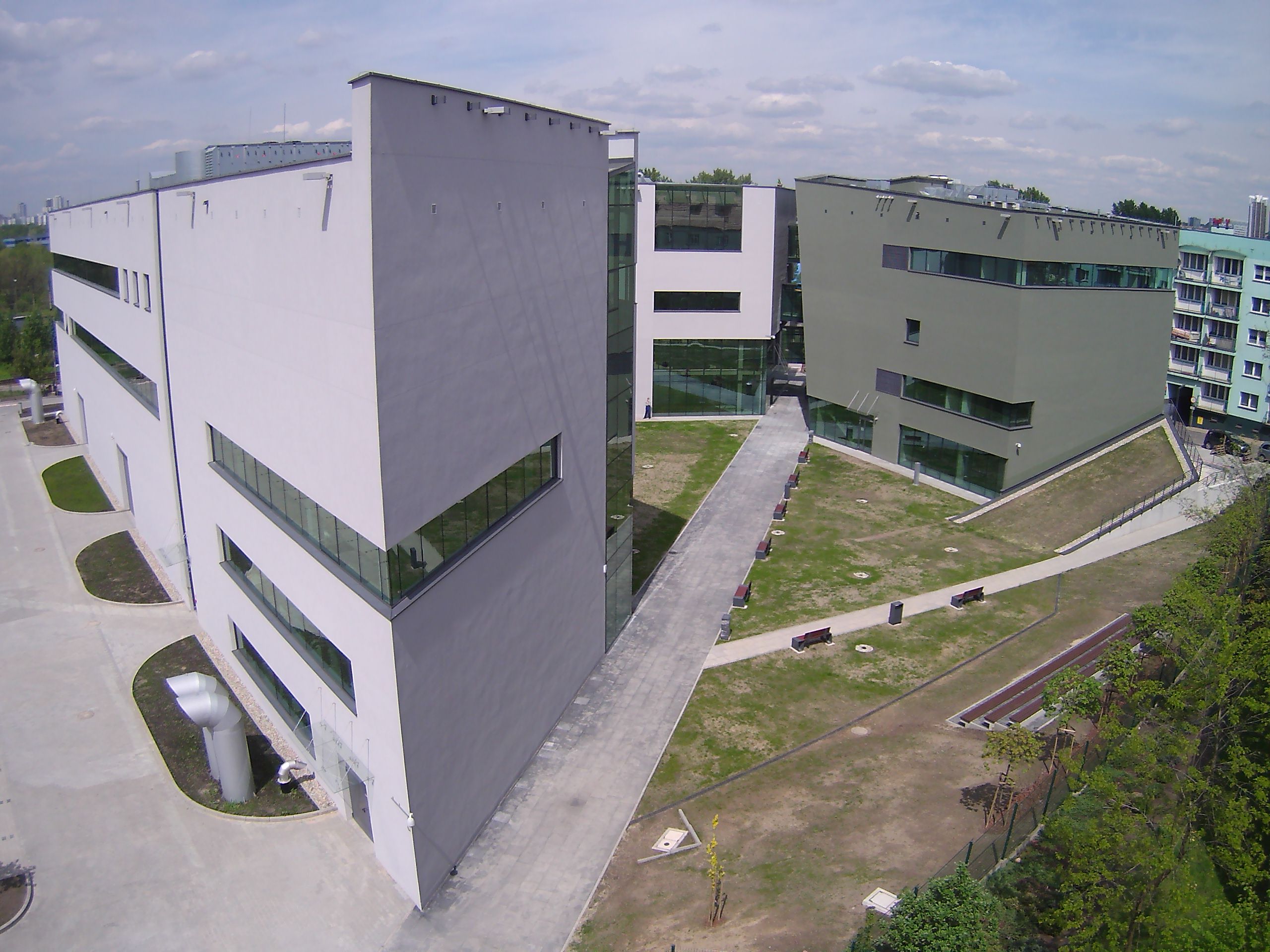

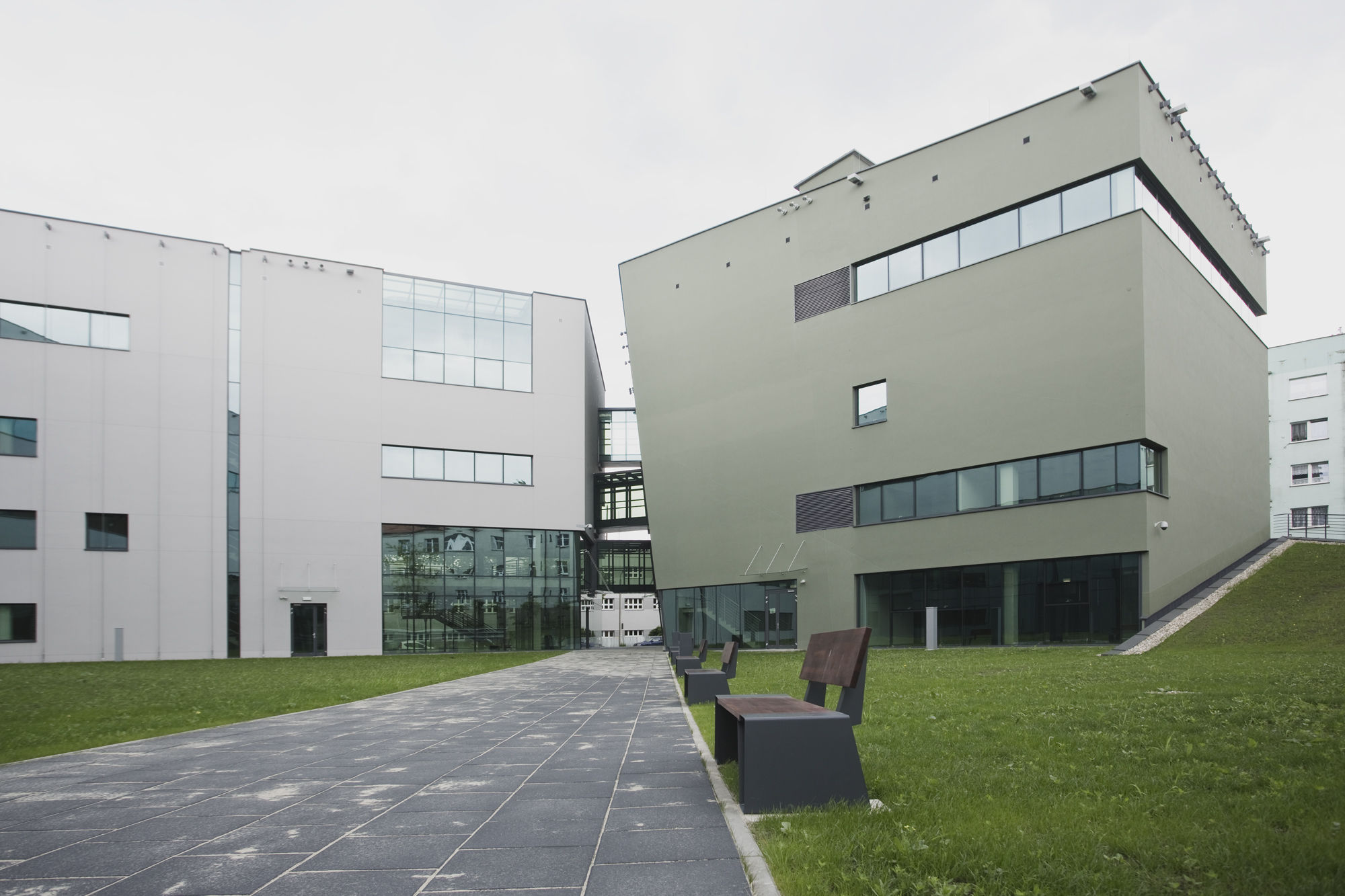

![Nowa ASP | ul. Raciborska 50]()
Nowa ASP | ul. Raciborska 50

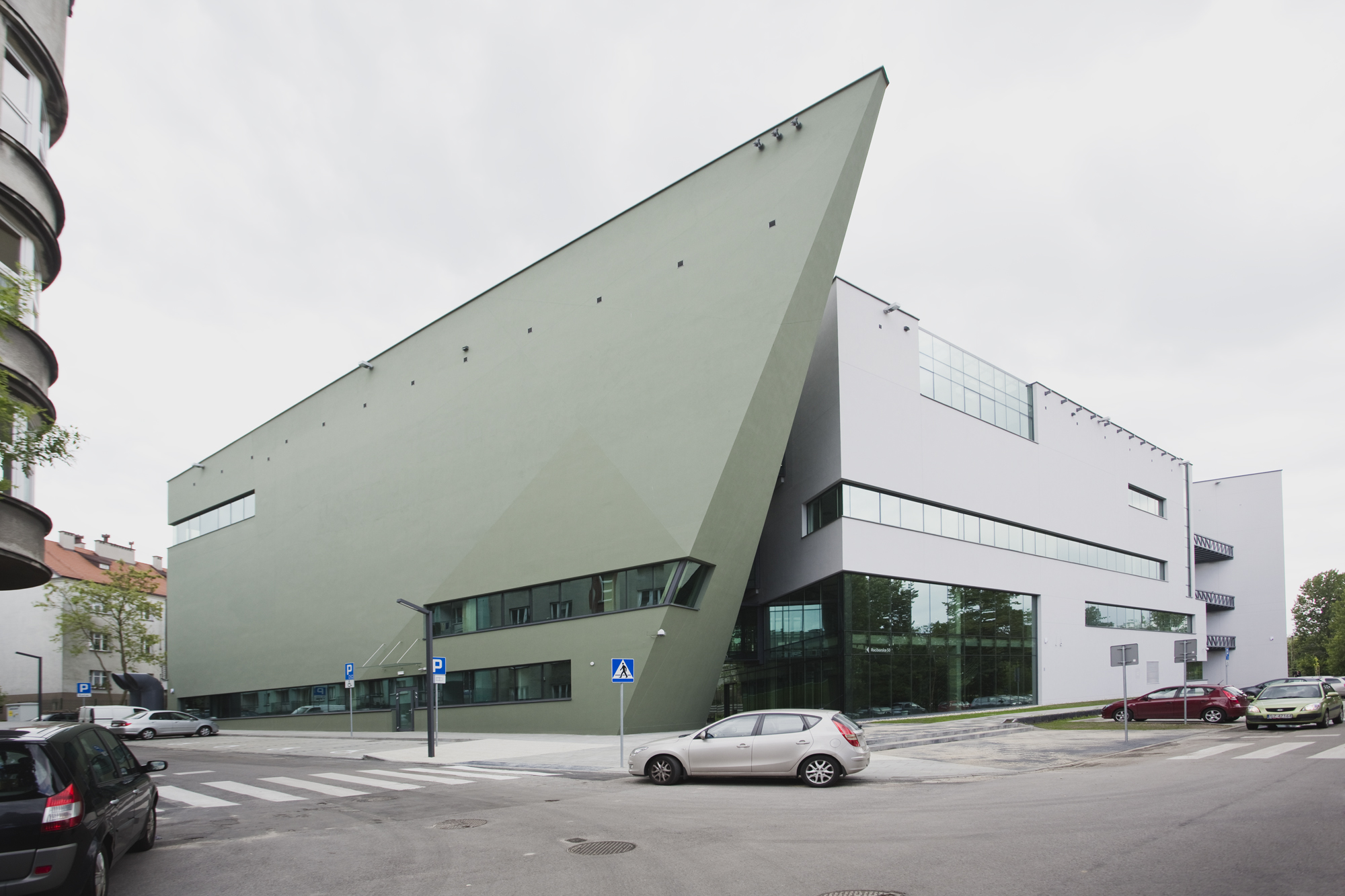

![Nowa ASP | ul. Raciborska 50]()
Nowa ASP | ul. Raciborska 50
![Nowa ASP | park form przestrzennych]()
Nowa ASP | park form przestrzennych

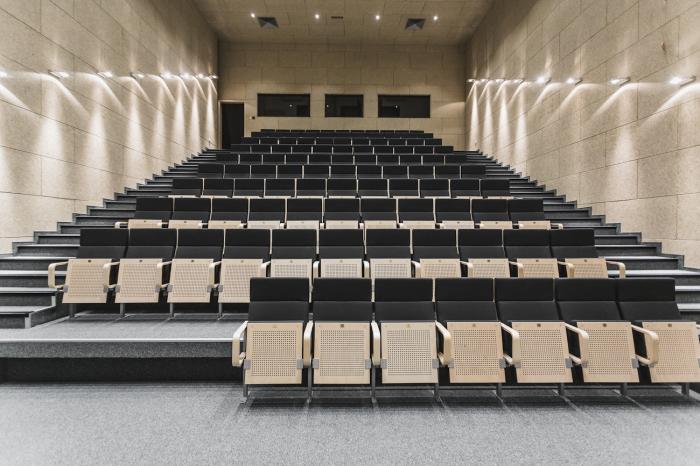

![Nowa ASP | sala audytoryjno-kinowa]()
Nowa ASP | sala audytoryjno-kinowa

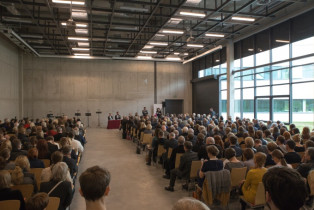

![Nowa ASP | sala otwarta]()
Nowa ASP | sala otwarta
![Kalendarium prac budowlanych | rok 2010/2011]()
Kalendarium prac budowlanych | rok 2010/2011
ROK 2010/2011
2 listopada 2010 Prezydent Miasta Katowice wydał decyzję nr 613/Z/2010, na podstawie której zezwolił na usunięcie 64 sztuk drzew z terenu działek o nr 26/2, 27/1, 29, 39,24/7.
23 listopada 2010 została podpisana umowa na roboty budowlane, polegające na rozbiórce budynków znajdujących się na terenie byłej jednostki wojskowej pomiędzy ulicami Raciborską i Koszarową w Katowicach, a następnie protokolarnie został przekazany teren i plac budowy. Wyżej wymienione prace trwały w okresie od 1 grudnia 2010 do 28 lutego 2011.
9 marca 2011 przedstawiciele Lidera i Partnera oraz firmy HPM podpisali protokół odbioru końcowego, w którym stwierdzono, że prace zostały wykonane należycie.
![Kalendarium prac budowlanych | lipiec 2013 r.]()

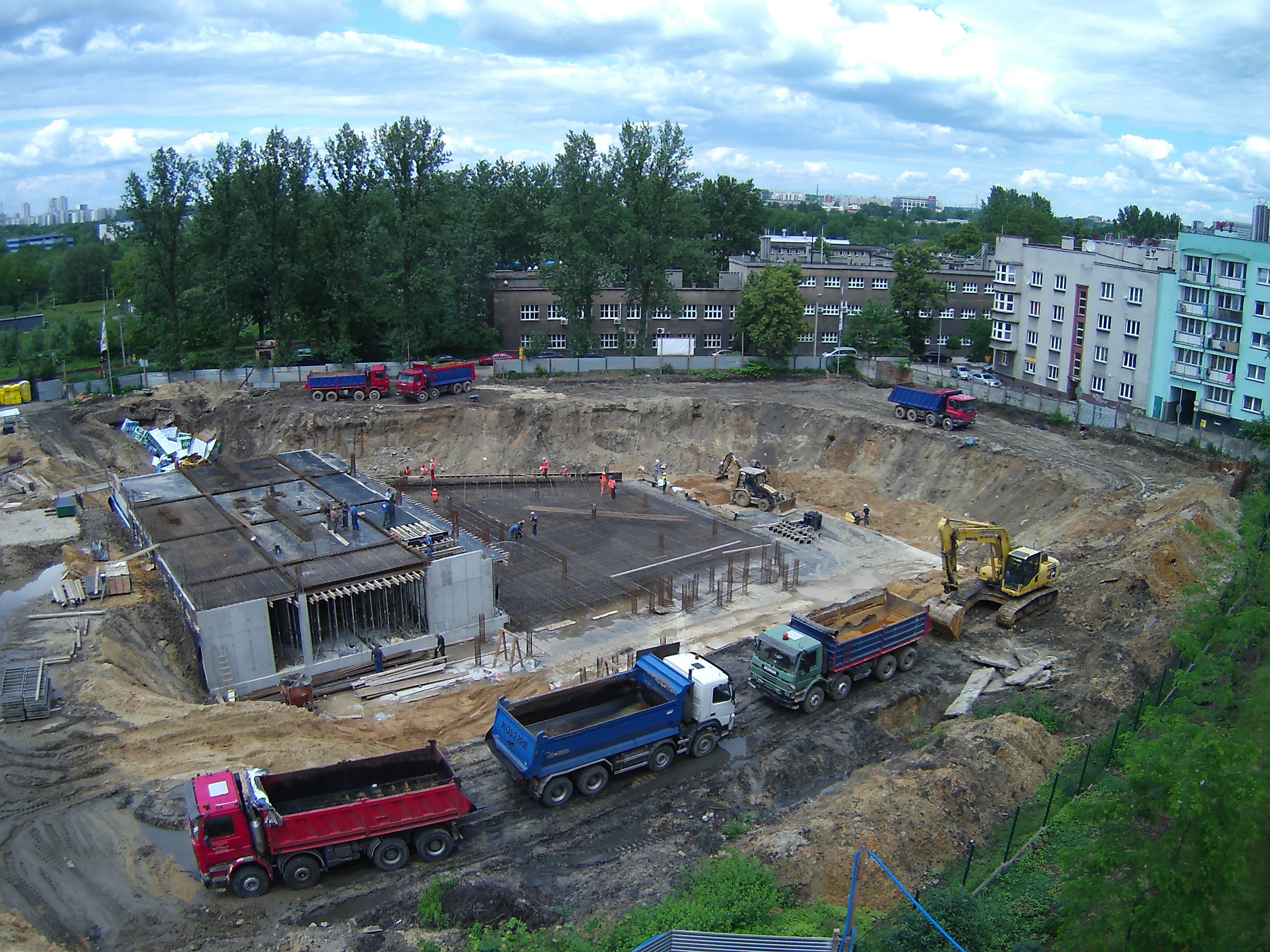

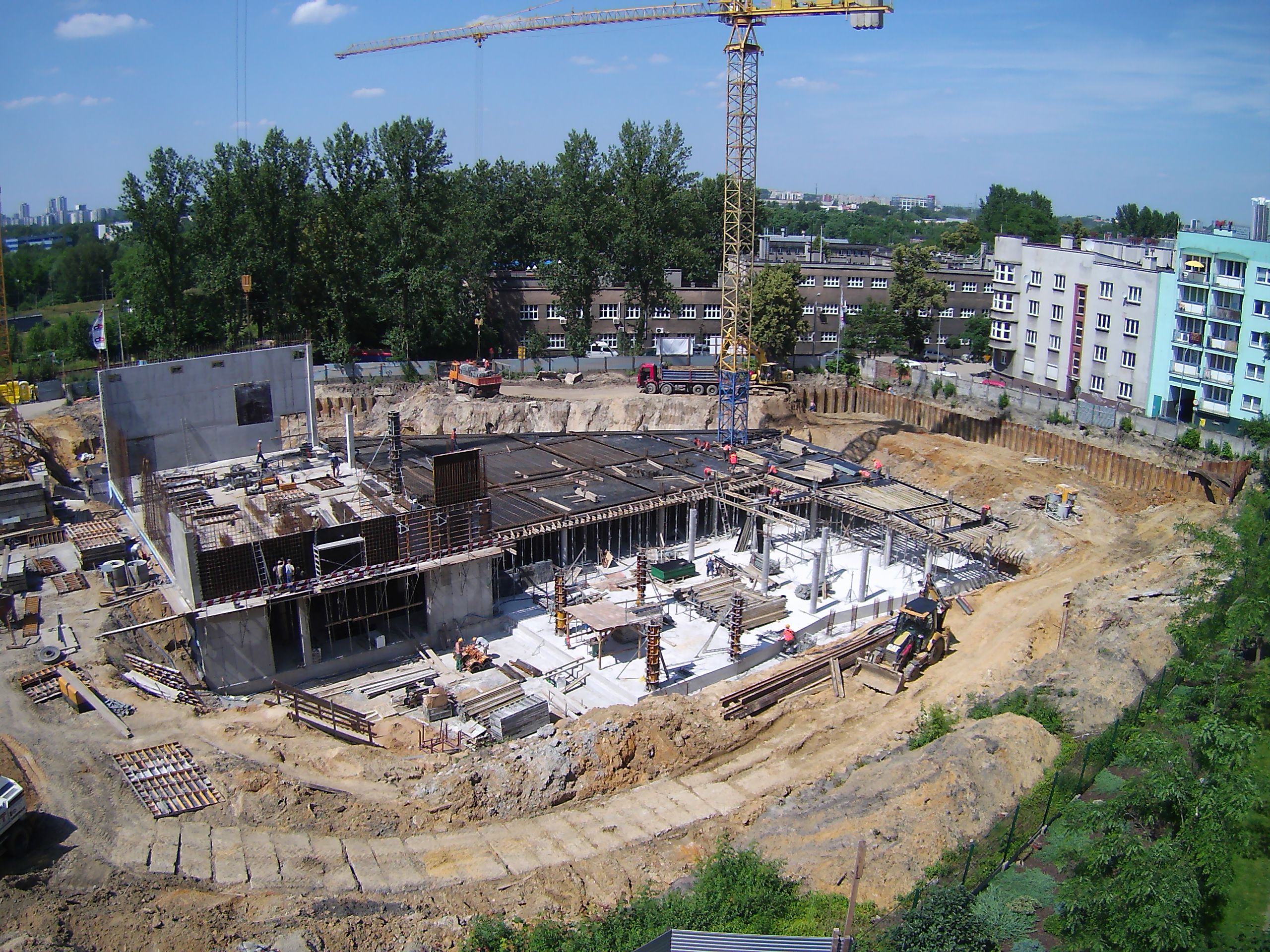

Kalendarium prac budowlanych | lipiec 2013 r.
Lipiec 2013 r.
Branża konstrukcyjno-budowlana
Segment A:
roboty ziemne (98%); płyta denna (70%) – wykonano płytę denną
– segm. A3; dokonano odbioru zbrojenia; ściany (20%) zabetonowano ściany parteru – segm. A2 oraz ściany garażu
– segm. A3; dokonano odbioru zbrojenia; słupy (25%) – zabetonowano słupy parteru – segm. A2 oraz słupy garażu
– segm. A3; dokonano odbioru zbrojenia; belki i płyty stropowe (25%) – wykonano płytę stropową nad garażem – segm. A3; dokonano odbioru zbrojenia; belki stalowe stropów (18%) – na budowę dostarczono I partię stropowych belek stalowych (6 szt.) i rozpoczęto montaż; izolacje części podziemnej budynku: ściany, fundamenty (60%) – wykonano izolację kolejnego odcinka ściany fundamentowej –segm. A3.
Segment B:
roboty ziemne (98%) – zakończono prace przy wykonywaniu zabezpieczającej ściany stalowej (LARSEN), co pozwoliło na zakończenie wykopu w tym rejonie; płyta denna (50%) – wykonano I działkę roboczą płyty dennej; dokonano odbioru zbrojenia.
Segment C:
roboty ziemne (98%) – zakończono prace przy wykonaniu zabezpieczającej ściany stalowej (LARSEN), co pozwoliło na zakończenie wykopu w tym rejonie; płyta denna (10%) – po przedstawieniu wyników badań stopnia zagęszczenia
warstwy wymienianego podłoża (Iż>0.95) zezwolono na wykonanie warstwy betonu podkładowego i izolacji poziomej pod płytę denną.
Inwestor przekazał decyzję w sprawie wycinki drzew. Wykonawca przystąpił do prac po uprawomocnieniu się decyzji.

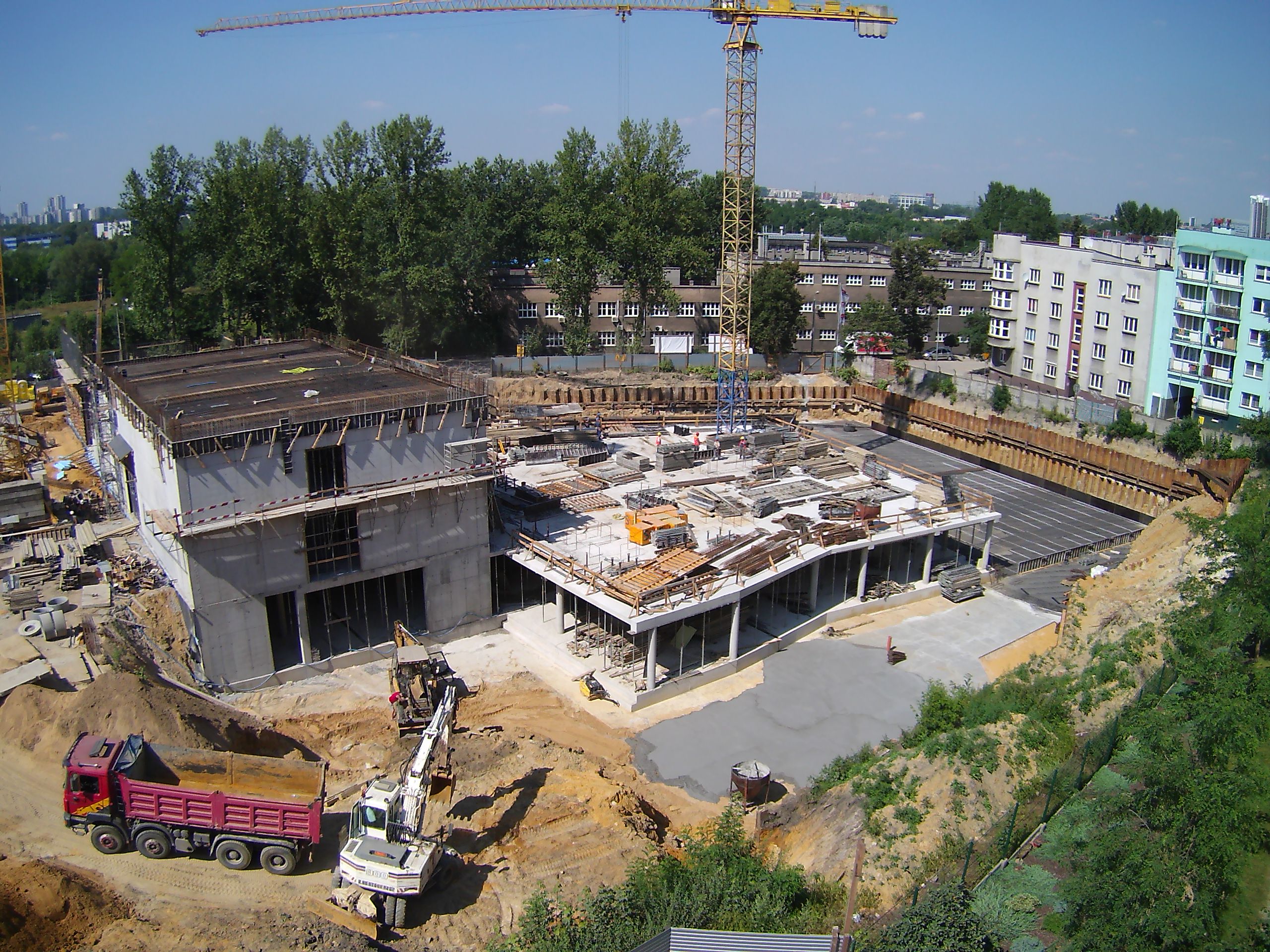

![Kalendarium prac budowlanych | sierpień 2013 r.]()
Kalendarium prac budowlanych | sierpień 2013 r.
Sierpień 2013 r.
Segment A:
Branża konstrukcyjno-budowlana
Płyta denna (100%) – wykonano płytę denną – segm. A1; dokonano odbioru zbrojenia; ściany (40%) – zabetonowano ściany 1 piętra – segm. A2, ściany parteru – segm. A3 oraz ściany garażu – segm. A1; dokonano odbioru zbrojenia; słupy (40%) – zabetonowano słupy 1 piętra – segm. A2, słupy garażu – segm. A1 oraz słupy parteru – segm. A3; dokonano odbioru zbrojenia; belki i płyty stropowe (35%) – wykonano płytę stropową nad parterem – segm. A3 oraz płytę stropową nad I piętrem – segm. A2; dokonano odbioru zbrojenia; belki stalowe stropów (32%) – na budowę dostarczono kolejne partie stropowych belek stalowych; kontynuowano montaż.
Branża sanitarna
Instalacja wodno-kanalizacyjna (4%) – zamontowano separatory ropopochodne – segm. A1 i A3.
Branża elektryczna
Instalacja uziemiająca i ekwipotencjalna (15%) – sukcesywnie była montowana instalacja uziemiająca z bednarki.
Segment B:
Branżą konstrukcyjno-budowlana
Płyta denna (100%) – zabetonowano II działkę roboczą płyty dennej; dokonano odbioru zbrojenia; ściany (20%) – zabetonowano ściany garażu; słupy (20%) –zabetonowano słupy garażu; belki i płyty stropowe (10%) – zabetonowano część niższą płyty stropowej nad garażem; klatki schodowe (17%) – zabetonowano ściany klatki schodowej w poziomie garażu oraz zamontowano biegi prefabrykowane.
Branża elektryczna
Instalacja uziemiająca i ekwipotencjalna (10%) – sukcesywnie była montowana instalacja uziemiająca z bednarki.
Segment C:
Branża konstrukcyjno-budowlana
Płyta denna (100%) – zabetonowano płytę denną; dokonano odbioru zbrojenia; ściany (8%) – zabetonowano ścianę garażu od strony ul. Koszarowej; dokonano odbioru zbrojenia.
Branża sanitarna
Instalacja wod.-kan. (4%) – zamontowano studnię kanalizacji deszczowej dla odprowadzenia liniowego; instalacja uziemiająca i ekwipotencjalna (10%) – sukcesywnie montowana była instalacja uziemiająca z bednarki. Ponadto były prowadzone roboty zewnętrzne, w tym prace porządkowe – dokonano wycinki drzew wzdłuż ul. Raciborskiej.

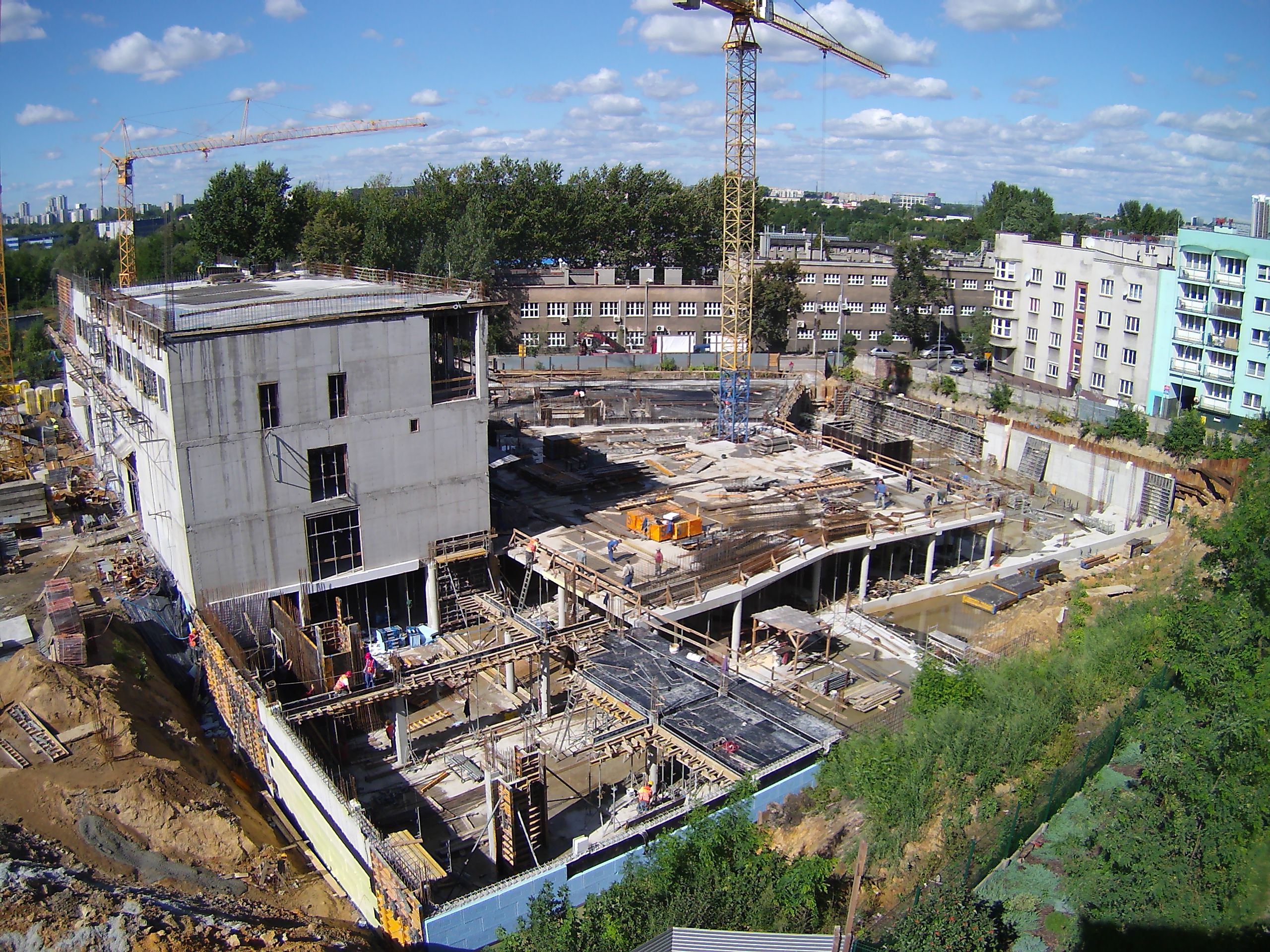

![Kalendarium prac budowlanych | wrzesień 2013 r.]()

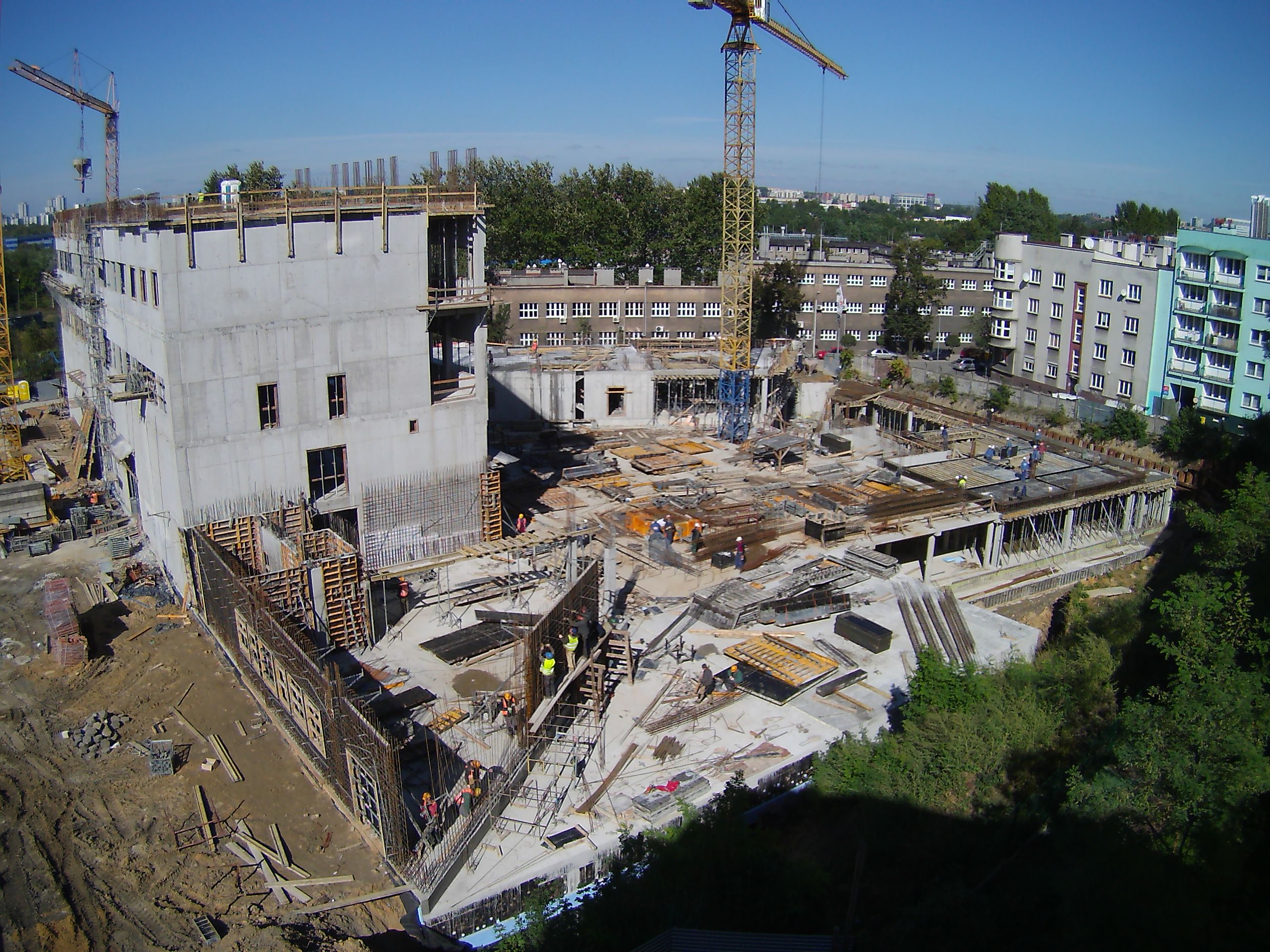

Kalendarium prac budowlanych | wrzesień 2013 r.
Wrzesień 2013 r.
Segment A:
Branża konstrukcyjno-budowlana
Ściany (70%) – zabetonowano ściany 2 piętra – segm. A2, ściany 1 i 2 piętra – segm. A3; trwały prace ciesielsko-zbrojarskie przy ścianach parteru – segm. A1; dokonano odbioru zbrojenia. Słupy (75%) – zabetonowano słupy 2 piętra – segm. A2, słupy 1 i 2 piętra – segm. A3; trwały prace ciesielsko-zbrojarskie przy słupach parteru – segm. A1; dokonano odbioru zbrojenia. Belki i płyty stropowe (65%) – wykonano płytę stropową nad 1 piętrem – segm. A3, płytę stropową nad 2 piętrem – segm. A2 i płytę stropową nad garażem – segm. A3; trwały prace ciesielsko-zbrojarskie przy płycie stropowej nad 2 piętrem – segm. A3; dokonano odbioru zbrojenia. Klatki schodowe (35%) – wykonano ściany żelbetowe klatki
schodowej – poziom garażu i parteru – segm. A1. Belki stalowe stropów (65%) – kontynuowano montaż w kolejnych poziomach płyt stropowych – segm. A2, A3. Izolacje części podziemnej budynku; ściany, fundamenty (90%) – wykonano izolację pionową na segm. A1 – oś A i segm. A3 – oś 15; dokonano odbioru
wykonanych prac i wydano zezwolenie na obsypanie ścian.
Branża elektryczna
Instalacja uziemiająca i ekwipotencjalna (40%) – sukcesywnie była montowana instalacja uziemiająca z bednarki.
Segment B:
Branża konstrukcyjno-budowlana
Ściany (45%) – zabetonowano ściany parteru; dokonano odbioru zbrojenia. Słupy (50%) – zabetonowano słupy parteru; dokonano odbioru zbrojenia. Belki i płyty stropowe (50%) – zabetonowano część wyższą płyty stropowej nad garażem oraz płytę stropową nad parterem; dokonano odbioru zbrojenia. Klatki schodowe (35%) – zabetonowano ściany klatki schodowej w poziomie parteru
oraz zamontowano biegi prefabrykowane; dokonano odbioru zbrojenia. Izolacje części podziemnej budynku: ściany, fundamenty (80%) – wykonano izolację pionową wzdłuż osi E; dokonano odbioru wykonanych prac i wydano zezwolenie na obsypanie ścian; przed obsypką zdemontowano ściankę zabezpieczającą z kształtowników LARSEN.
Branża elektryczna
Instalacja uziemiająca i ekwipotencjalna (20%) – sukcesywnie montowana była instalacja uziemiająca z bednarki.
Segment C:
Branża konstrukcyjno-budowlana
Ściany (25%) – zabetonowano całość ścian garażu; dokonano odbioru zbrojenia. Słupy (25%) – zabetonowano słupy garażu; dokonano odbioru zbrojenia. Belki i płyty stropowe (10%) – rozpoczęto roboty ciesielskie, związane z wykonanymi płytami stropowymi nad garażem; zabetonowano dolną część płyty stropowej; dokonano odbioru zbrojenia. Klatki schodowe (20%) – zabetonowano ściany klatki schodowej w poziomie garażu; dokonano odbioru zbrojenia.
Branża elektryczna
Instalacja uziemiająca i ekwipotencjalna (15%) – sukcesywnie była montowana instalacja uziemiająca z bednarki.

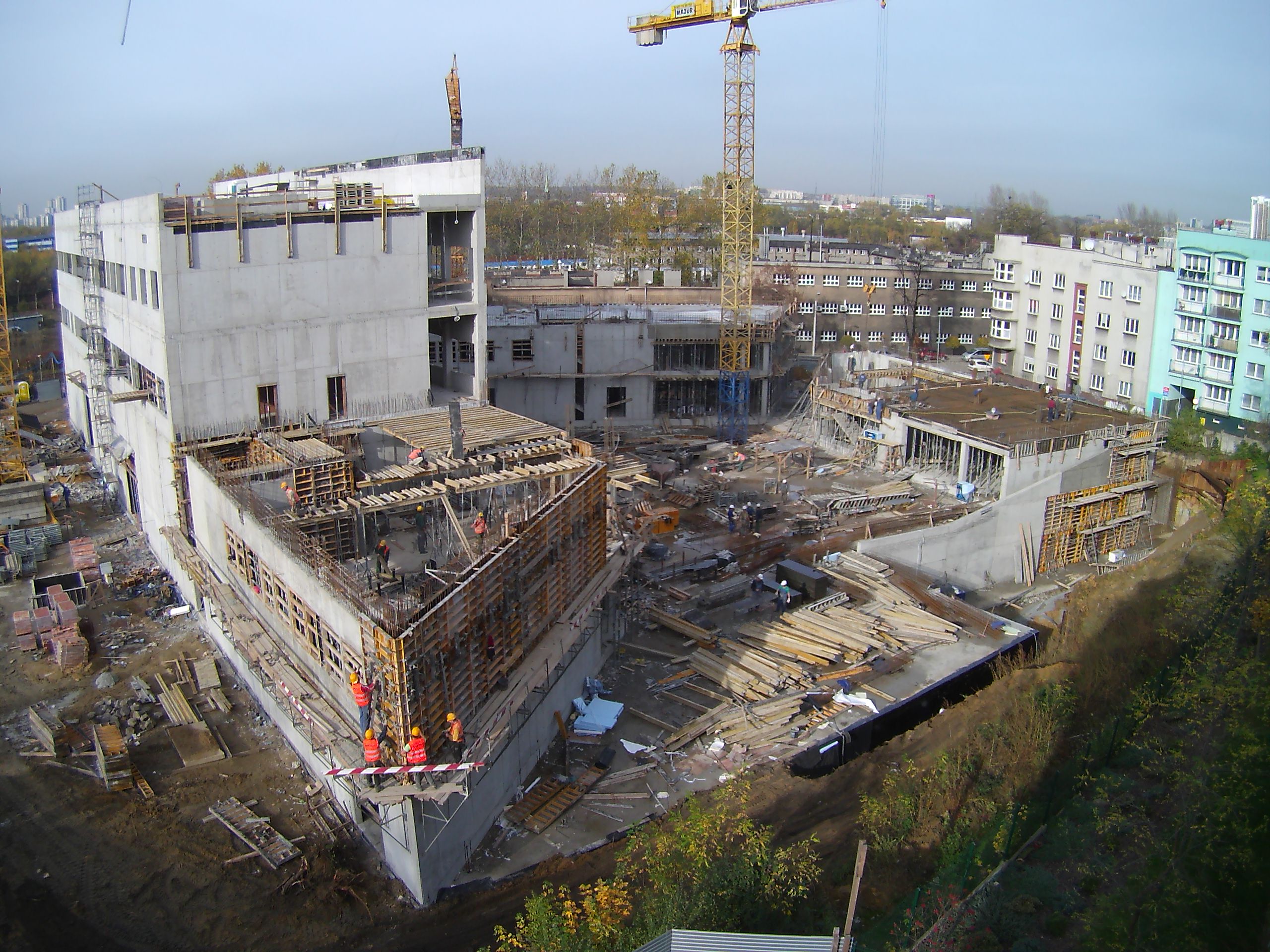

![Kalendarium prac budowlanych | październik 2013 r.]()
Kalendarium prac budowlanych | październik 2013 r.
Październik 2013 r.
Segment A:
Branża konstrukcyjno-budowlana
Ściany (85%) – zabetonowano ściany parteru i 1 piętra – segm. A1; dokonano odbioru zbrojenia. Słupy (85%) – zabetonowano słupy parteru i 1 piętra – segm A1; dokonano odbioru zbrojenia. Belki i płyty stropowe (82%) – wykonano płytę stropową nad parterem – segm. A1; trwały prace ciesielsko-zbrojarskie przy płycie stropowej nad 1 piętrem – segm. A1; dokonano odbioru zbrojenia. Klatki
schodowe (60%) – wykonano ściany żelbetowe klatki schodowej – segm. A1. Belki stalowe stropów (82%) – kontynuowano montaż w kolejnych poziomach płyt stropowych – segm. A1.
Branża inżynieryjno-instalacyjna i sanitarna
Kanalizacja deszczowa (4%) – rozpoczęto prace.
Branża elektryczna
Instalacja odgromowa (15%); okablowanie i trasy kablowe (5%); instalacja gniazd i siły (15%); instalacja oświetlenia (20%).
Segment B:
Branża konstrukcyjno-budowlana
Ściany (60%) – zabetonowano ściany 1 piętra; dokonano odbioru zbrojenia. Słupy (60%) – zabetonowano słupy 1 piętra; dokonano odbioru zbrojenia. Belki i płyty stropowe (60%) – zabetonowano płytę stropową 1 piętra; dokonano odbioru zbrojenia. Klatki schodowe (60%) – zabetonowano ściany klatki schodowej
w poziomie parteru oraz zamontowano biegi prefabrykowane; dokonano odbioru zbrojenia.
Branża elektryczna
Instalacja uziemiająca i ekwipotencjalna (25%) – sukcesywnie montowana była instalacja uziemiająca z bednarki.
Segment C:
Branża konstrukcyjno-budowlana
Ściany (40%) – zabetonowano całość ścian parteru; dokonano odbioru zbrojenia. Słupy (40%) – zabetonowano całość słupów parteru; dokonano odbioru zbrojenia. Belki i płyty stropowe (30%) – zabetonowano płytę stropową nad garażem oraz I działkę roboczą płyty stropowej nad parterem; dokonano odbioru zbrojenia. Klatki schodowe (30%) – zabetonowano ściany klatki schodowej w poziomie parteru; dokonano odbioru zbrojenia. Izolacje części podziemnej budynku: ściany, fundamenty (80%) – wykonano izolacje ścian od strony ul. Koszarowej.
Branża elektryczna
Instalacja uziemiająca i ekwipotencjalna (20%) – sukcesywnie była montowana instalacja uziemiająca z bednarki.
Ponadto prowadzone były prace z branży inżynieryjno-instalacyjnej i sanitarnej – odwodnienie liniowe (5%).
![Kalendarium prac budowlanych | listopad 2013 r.]()

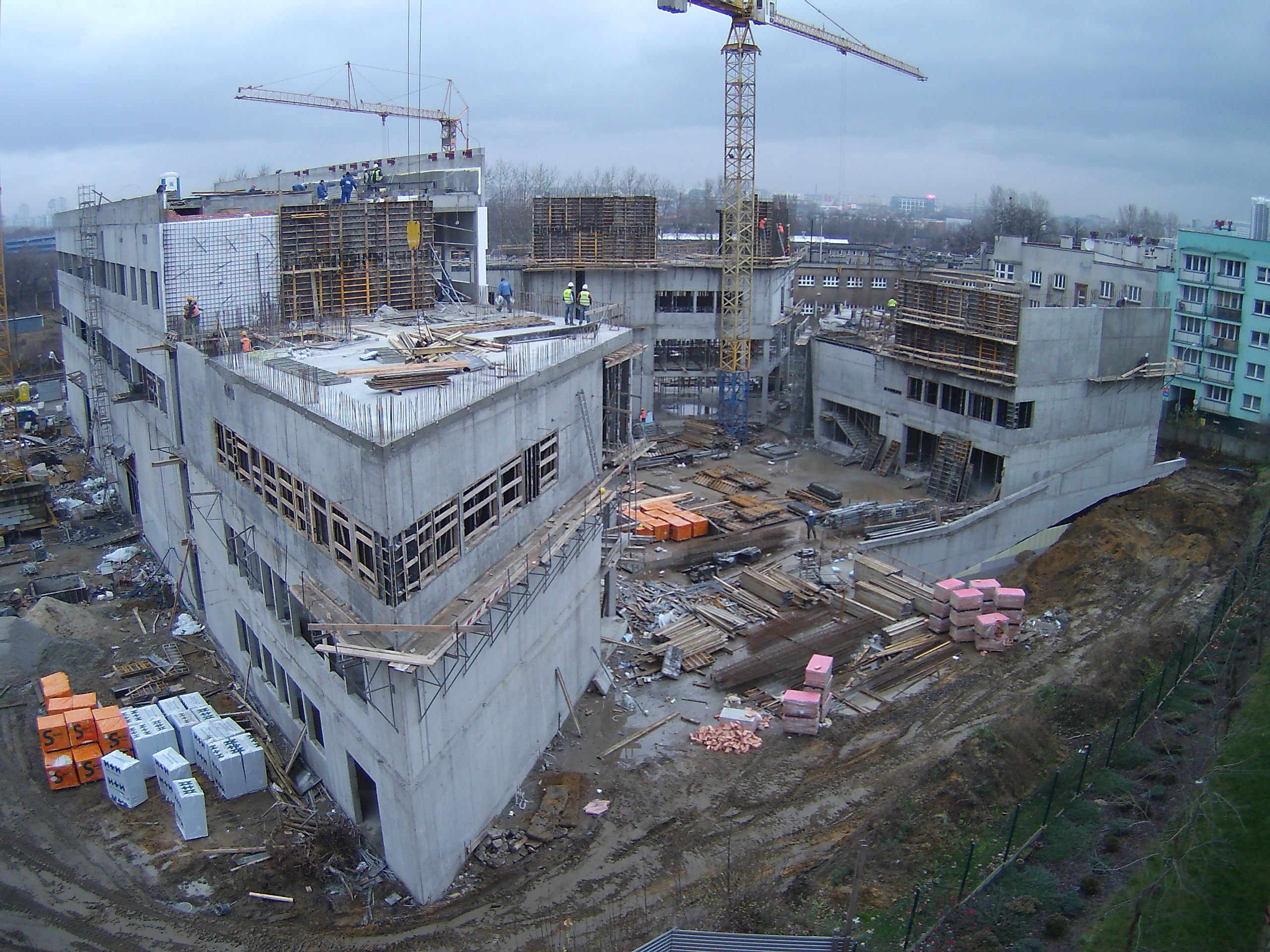

Kalendarium prac budowlanych | listopad 2013 r.
Listopad 2013 r.
Segment A:
Branża konstrukcyjno-budowlana
Ściany (90%) – zabetonowano ściany 2 piętra – segm. A1; dokonano odbioru zbrojenia. Słupy (90%) – zabetonowano słupy 2 piętra – segm. A1; dokonano odbioru zbrojenia. Belki i płyty stropowe (90%) – wykonano płytę stropową nad 2 piętrem – segm. A1; dokonano odbioru zbrojenia. Klatki schodowe (75%) – wykonano ściany żelbetowe klatki schodowej – poz. 2 piętra – segm. A1. Belki
stalowe stropów (90%) – kontynuowano montaż w kolejnych poziomach płyt stropowych – segm. A1. Pokrycie dachowe (75%) – wykonywane były roboty dachowe na segm. A2. Ścianki i obudowy wewnętrzne (35%) – wykonywane były ścianki murowane z cegły pełnej i pustaków – garaż i kondygnacje nadziemne segm. A2 i A3.
Branża inżynieryjno-instalacyjna i sanitarna
Kontynuowano prace z zakresu kanalizacji deszczowej (85%).
Branża elektryczna
Instalacja odgromowa (15%); instalacja oświetlenia (22%).
BIBLIOTEKA MATERIAŁÓW
Segment B:
Branża konstrukcyjno-budowlana
Ściany (75%) – zabetonowano ściany 2 piętra; dokonano odbioru zbrojenia. Słupy (75%) – zabetonowano słupy 2 piętra; dokonano odbioru zbrojenia. Belki i płyty stropowe (70%) – zabetonowano płytę stropową nad 2 piętrem; dokonano odbioru
zbrojenia. Klatki schodowe (75%) – zabetonowano ściany klatki schodowej w poziomie 1 i 2 piętra oraz zamontowano biegi prefabrykowane; dokonano odbioru zbrojenia. Izolacje części podziemnej budynku: ściany, fundamenty (90%). Ścianki i obudowy wewnętrzne (15%) – rozpoczęto roboty murarskie.
Branża inżynieryjno-instalacyjna i sanitarna
Kanalizacja deszczowa (30%) – kontynuowano prace.
Branża elektryczna
Instalacja uziemiająca i ekwipotencjalna (30%) – sukcesywnie była montowana instalacja uziemiająca z bednarki. Instalacja oświetlenia (10%).
Segment C:
Branża konstrukcyjno-budowlana
Ściany (40%) – zabetonowano całość ścian 1 piętra, kontynuowane były prace na 2 piętrze; dokonano odbioru zbrojenia. Słupy (40%) – zabetonowano całość słupów 1 piętra; dokonano odbioru zbrojenia. Belki i płyty stropowe (30%) – zabetonowano płytę stropową II działki roboczej płyty stropowej nad parterem oraz całość
stropu nad 1 piętrem; dokonano odbioru zbrojenia. Klatki schodowe (60%) – zabetonowano ściany klatki schodowej w poziomie 1 piętra; dokonano odbioru zbrojenia. Ściany i obudowy wewnętrzne (10%) – wykonano ścianki murowane w poziomie garażu.
Branża inżynieryjno-instalacyjna i sanitarna
Kontynuowano prace w zakresie kanalizacji deszczowej (5%).
Branża elektryczna
Instalacja uziemiająca i ekwipotencjalna (25%) – sukcesywnie montowana była instalacja uziemiająca z bednarki. Instalacja oświetlenia (10%).
![Kalendarium prac budowlanych | grudzień 2013 r.]()
Kalendarium prac budowlanych | grudzień 2013 r.
Grudzień 2013 r.
Segment A:
Branża konstrukcyjno-budowlana
Ściany (98%) – zabetonowano ściany 3 piętra – segm. A1; dokonano odbioru
zbrojenia. Słupy (100%) – zabetonowano słupy 3 piętra – segm. A1; dokonano
odbioru zbrojenia. Belki i płyty stropowe (100%) – wykonano płytę stropową nad
3 piętrem – segm. A1; dokonano odbioru zbrojenia. Klatki schodowe (100%) –
wykonano ściany żelbetowe klatki schodowej – poz. 3 piętra – segm. A1. Belki
stalowe stropów (100%) – zakończony był montaż belek na ostatnim poziomie
płyt stropowych – segm. A1. Izolacje części podziemnej budynku: ściany, fundamenty
(98%) – zakończono roboty izolacyjne łącznie z zakresem robót dodatkowych
dotyczących wzmocnienia izolacji w osiach. Pokrycie dachowe (80%) –
zakończono roboty dachowe na segm. A2 i A3. Ścianki i obudowy wewnętrzne
(50%) – wykonywane były ścianki murowane z cegły pełnej i pustaków – kondygnacje
nadziemne segm. A2 i A.3; w garażu wykonano tynki cementowo-wapienne.
Branża inżynieryjno-instalacyjna i sanitarna
Rozpoczęto następujące prace:
– instalacja wody zimnej (5%)
– instalacja wody ppoż. (15%)
– instalacja ciepłej wody użytkowej (5%)
– kanalizacja sanitarna (4%)
– instalacja grzejnikowa (4%).
Branża elektryczna
Instalacja oświetlenia (30%)
Segment B:
Branża konstrukcyjno-budowlana
Ściany (98%) – zabetonowano ściany 3 piętra; dokonano odbioru zbrojenia.
Słupy (100%) – zabetonowano słupy 3 piętra; dokonano odbioru zbrojenia.
Belki i płyty stropowe (100%) – zabetonowano płytę stropową nad 3 piętrem;
dokonano odbioru zbrojenia. Klatki schodowe (100%) – zabetonowano ściany
klatki schodowej w poziomie 3 piętra oraz zamontowano biegi prefabrykowane;
dokonano odbioru zbrojenia. Izolacje części podziemnej budynku: ściany, fundamenty
(98%) – zakończono roboty izolacyjne. Ścianki i obudowy wewnętrzne
(45%) – wykonywane były ścianki murowane z pustaków – kondygnacje
nadziemne parter i 1 piętro; w garażu wykonano tynki cementowo-wapienne.
Branża elektryczna
Instalacja uziemiająca i ekwipotencjalna (35%) – sukcesywnie montowana była
instalacja uziemiająca z bednarki. Instalacja oświetleniowa (25%).
![Kalendarium prac budowlanych | marzec 2014 r.]()

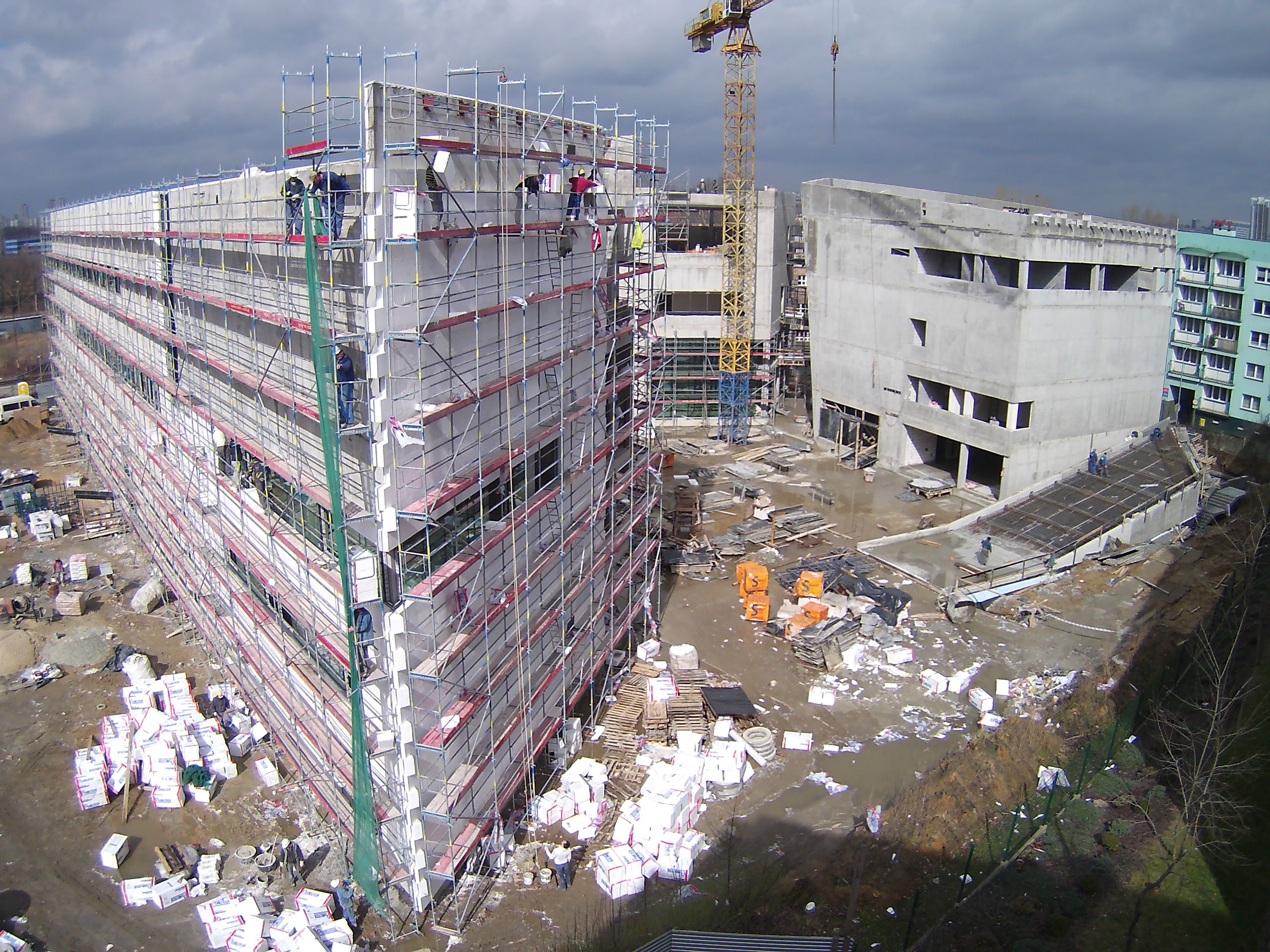

Kalendarium prac budowlanych | marzec 2014 r.
ROK 2014
Marzec 2014 r.
Segment A:
Branża konstrukcyjno-budowlana
Przeszklenia (60%) – kontynuowano montaż przeszkleń aluminiowych. Bezspoinowy
system ocieplenia (15%) – rozpoczęto wykonywanie termoizolacji na elewacji
od ul. Raciborskiej. Ścianki i obudowy wewnętrzne (80%) – kontynuowano
wykonywanie ścianek murowanych z pustaków – kondygnacje nadziemne segm.
A1. Prace wykończeniowe: podłogi i posadzki, ściany, sufity (10%) – prowadzone
były roboty tynkarskie.
Branża inżynieryjno-instalacyjna i sanitarna
Kontynuowano prace z zakresu instalacji wody zimnej (39%), instalacji wody
ppoż. (39%), instalacji ciepłej wody użytkowej (39%). Rozpoczęto prace w zakresie
kanalizacji deszczowej podciśnieniowej (35%), instalacji wentylacji mechanicznej
z centralami (ogrzewanie i chłodzenie) (30%).
Branża elektryczna
Kontynuowano prace z zakresu okablowania i trasy kablowe (20%) oraz instalacji
gniazd i siły (40%).
Segment B:
Branża konstrukcyjno-budowlana
Kratownice i elementy towarzyszące (30%) – zamontowano konstrukcje przejść
komunikacyjnych – pomiędzy segm. B i segm. C. Pokrycie dachowe (85%)
– zakończono wykonywanie 1 warstwy pokrycia papowego. Bezspoinowy system
ocieplenia (5%) – rozpoczęto wykonywanie termoizolacji na elewacji od
ul. Raciborskiej. Ścianki i obudowy wewnętrzne (85%) – wykonywano ścianki murowane
z pustaków – kondygnacje nadziemne; kontynuowano roboty tynkarskie.
Prace wykończeniowe: podłogi i posadzki, ściany, sufity (10%) – prowadzone
były roboty tynkarskie na obiekcie.
Branża inżynieryjno-instalacyjna i sanitarna
Rozpoczęto prace z zakresu kanalizacji deszczowej podciśnieniowej (30%),
instalacji wentylacji mechanicznej z centralami (ogrzewanie i chłodzenie) (50%)
oraz instalacji wody lodowej (25%). Kontynuowano prace przy instalacji grzejnikowej
(50%).
Branża elektryczna
Kontynuowano prace przy instalacji uziemiającej i ekwipotencjalnej (40%),
okablowanie i trasy kablowe (20%), instalacji gniazd i siły (50%).
Segment C:
Branża konstrukcyjno-budowlana
Pokrycie dachowe (85%) – zakończono wykonywanie 1 warstwy pokrycia papowego.
Przeszklenia (15%) – rozpoczęto montaż konstrukcji przeszkleń. Ścianki
i obudowy wewnętrzne (80%) – kontynuowano wykonywanie ścian wewnętrznych.
Prace wykończeniowe: podłogi i posadzki, ściany, sufity (25%) – rozpoczęte
były roboty tynkarskie.
Branża inżynieryjno-instalacyjna i sanitarna
Kontynuowano prace przy instalacji wody zimnej (35%), instalacji wody ppoż. (35%),
instalacji ciepłej wody użytkowej (35%), instalacji grzejnikowej (59%). Rozpoczęto
prace przy instalacji wentylacji mechanicznej z centralami (ogrzewanie
i chłodzenie) (50%) i instalacji wody lodowej (25%).
Branża elektryczna
Kontynuowano prace przy instalacji gniazd i siły (40%) oraz instalacji oświetlenia
(40%).
Roboty zewnętrzne
Mury oporowe (98%) – zabetonowano płytę stropową nad wjazdem do garażu;
dokonano odbioru zbrojenia.
Branża sanitarna – sieci zewnętrzne, zbiorniki
Przyłącze sieci cieplnej do budynku (100%).
![Kalendarium prac budowlanych | czerwiec 2014 r.]()
Kalendarium prac budowlanych | czerwiec 2014 r.
Czerwiec 2014 r.
Segment A:
Branża konstrukcyjno-budowlana
Kratownice i elementy towarzyszące (80%) – zamontowano kolejne elementy.
Pokrycie dachowe (100%). Przeszklenia (90%) – kontynuowano montaż od strony
patio. Bezspoinowy system ocieplenia (90%) – kontynuowano wykonywanie
termoizolacji na elewacji – osie A, D, 1. Ścianki i obudowy wewnętrzne (100%) –
zakończono prace. Prace wykończeniowe: podłogi i posadzki, ściany, sufity (35%) –
wykonywano posadzki jastrychowe w części pomieszczeń; zamontowano sufity
podwieszane akustycznie; montowane były stelaże kolejnych sufitów; wykonywane
były okładziny z płytek ceramicznych.
Branża inżynieryjno-instalacyjna i sanitarna
Kontynuowano prace: instalacja wody zimnej (79%), instalacja wody ppoż. (79%),
instalacja ciepłej wody użytkowej (79%), kanalizacja sanitarna (35%), kanalizacja
deszczowa (98%), instalacja grzejnikowa (60%), instalacja wentylacji
mechanicznej z centralami (ogrzewanie i chłodzenie) (87%), instalacja wody
lodowej (70%).
Branża elektryczna
Kontynuowano prace: okablowanie i trasy kablowe (37%), instalacja gniazd i siły
(52%), instalacja oświetlenia (62%), wewnętrzne instalacje niskoprądowe (12%).
Segment B:
Branża konstrukcyjno-budowlana
Kratownice i elementy towarzyszące (75%) – kontynuowano montaż. Przeszklenia
(85%) – kontynuowano montaż przeszkleń aluminiowych (85%). Bezspoinowy
system ocieplenia (68%) – kontynuowano wykonywanie termoizolacji na elewacji
– osie E, G. Prace wykończeniowe: podłogi i posadzki, ściany, sufity (35%) –
wykonano posadzki jastrychowe w części pomieszczeń; wykonywane były okładziny
z płytek ceramicznych. Stolarka okienna i drzwiowa (35%) – prowadzono
montaż okien.
Branża inżynieryjno-instalacyjna i sanitarna
Kontynuowano prace: instalacja wody zimnej (78%), instalacja wody ppoż.
(78%), instalacja ciepłej wody użytkowej (78%), kanalizacja sanitarna (35%),
kanalizacja deszczowa (98%), instalacja grzejnikowa (60%), instalacja wentylacji
mechanicznej z centralami (ogrzewanie i chłodzenie) (85%), instalacja wody
lodowej (70%).
Branża elektryczna
Kontynuowano prace: okablowanie i trasy kablowe (42%), instalacja gniazd i siły
(62%), instalacja oświetlenia (62%), wewnętrzne instalacje niskoprądowe (12%).
Segment C:
Branża konstrukcyjno-budowlana
Bezspoinowy system ocieplenia (10%) – ustawiono rusztowania i rozpoczęto
prace.
Branża inżynieryjno-instalacyjna i sanitarna
Kontynuowano prace: instalacja wody zimnej (78%, instalacja wody ppoż. (78%),
instalacja ciepłej wody użytkowej (78%), kanalizacja sanitarna (35%), kanalizacja
deszczowa (98%), kanalizacja deszczowa podciśnieniowa (35%), instalacja
wody lodowej (75%).
Branża elektryczna
Kontynuowano prace: okablowanie i trasy kablowe (42%), instalacja gniazd i siły (49%),
instalacja oświetlenia (52%).
Ponadto, wykonywano posadzki w pomieszczeniach technicznych oraz na parkingu
(80%). Rozpoczęto prace instalacji wentylacji pożarowej (oddymiającej) (10%).
Roboty zewnętrzne
Branża sanitarna – sieci zewnętrzne, zbiorniki.
Rozpoczęto prace przyłącza i zewnętrznej instalacji wodociągowej (20%). Kontynuowano
następujące prace: przyłącze i zewnętrzna instalacja kanalizacji deszczowej
(80%), przyłącze i zewnętrzna instalacja kanalizacji ogólnospławnej (88%).

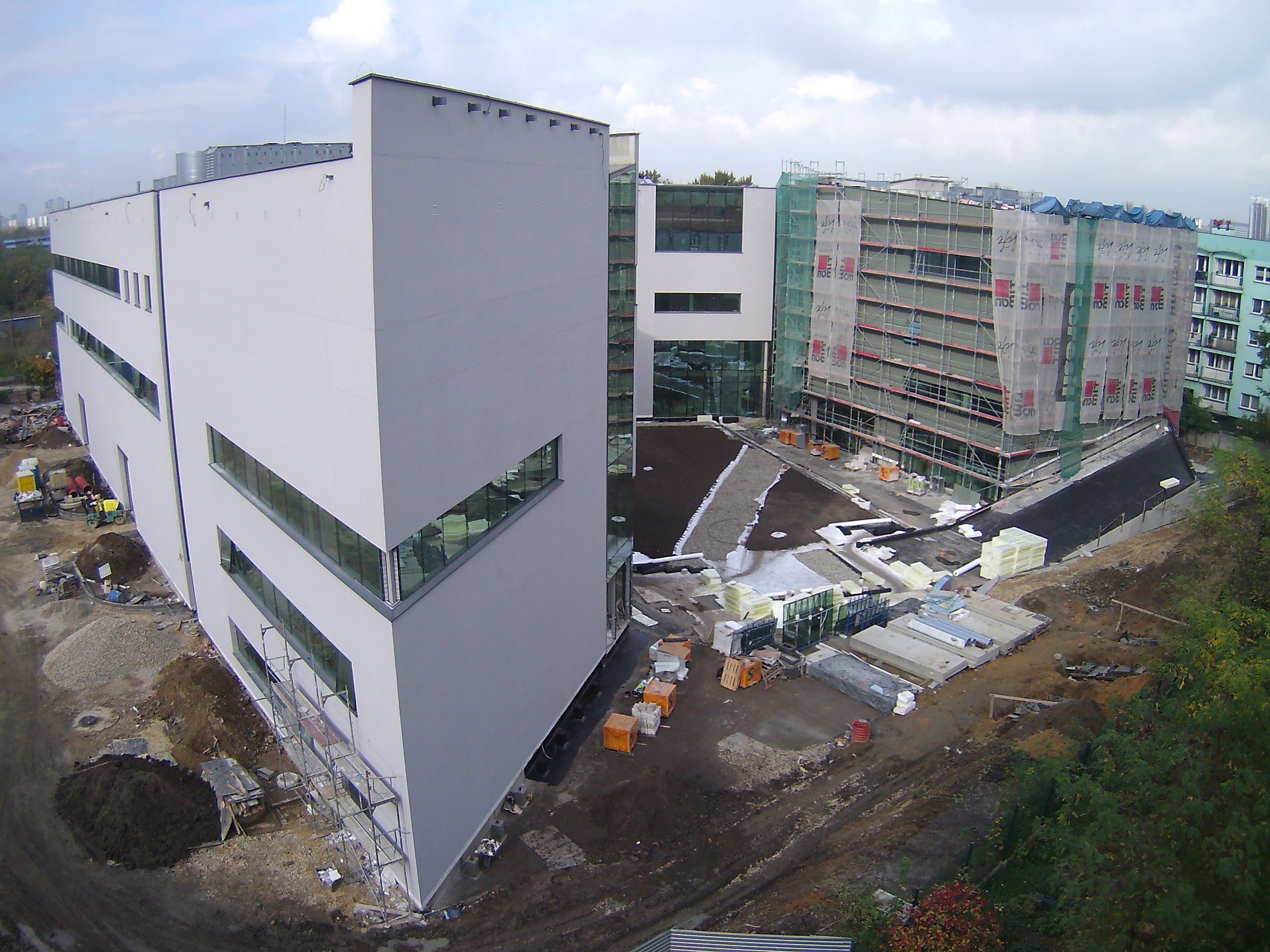

![Kalendarium prac budowlanych | październik 2014 r.]()
Kalendarium prac budowlanych | październik 2014 r.
Październik 2014 r.
Segment A:
Branża konstrukcyjno-budowlana
Zakończono roboty ziemne (100%). Przeszklenia (100%) – zakończono prace
od strony patio. Prace wykończeniowe: podłogi i posadzki, ściany, sufity (85%) –
kontynuowano prace wykończeniowe. Wyposażenie (65%).
Branża inżynieryjno-budowlana
Kontynuowano prace: instalacja grzejnikowa (85%), instalacja wentylacji mechanicznej
z centralami (ogrzewanie i chłodzenie) (92%), instalacja wody
lodowej (97%).
Branża elektryczna
Kontynuowano prace: instalacja uziemiająca i ekwipotencjalna (56%), instalacja odgromowa
(27%), okablowanie i trasy kablowe (46%), instalacja gniazd i siły (59%),
instalacja oświetlenia (68%).
Segment B:
Branża konstrukcyjno-budowlana
Zakończono prace – roboty ziemne (100%), pokrycie dachowe (100%), przeszklenia
(100%). Kontynuowano prace: bezspoinowy system ocieplania (85%),
prace wykończeniowe: podłogi i posadzki, ściany, sufity (80%), stolarka okienna
i drzwiowa (70%).
Branża inżynieryjno-instalacyjna i sanitarna
Kontynuowano prace: instalacja grzejnikowa (85%), instalacja wentylacji mechanicznej
z centralami (ogrzewanie i chłodzenie) (92%), instalacja wody
lodowej (97%).
Branża elektryczna
Kontynuowano prace: instalacja uziemiająca i ekwipotencjalna (55%), instalacja
odgromowa (9%), okablowanie i trasy kablowe (48%), instalacja gniazd i siły
(69%), instalacja oświetlenia (64%), wewnętrzne instalacje niskoprądowe (17%).
Segment C:
Branża konstrukcyjno-budowlana
Zakończono prace w zakresie wykonania pokrycia dachowego (100%) i przeszkleń
(100%). Kontynuowano prace termoizolacyjne – bezspoinowy system
ocieplenia (85%), roboty wykończeniowe – prace wykończeniowe: podłogi
i posadzki, ściany, sufity (86%), stolarka okienna i drzwiowa (60%).
Branża inżynieryjno-instalacyjna i sanitarna
Kontynuowano prace: instalacja grzejnikowa (85%), instalacja wentylacji mechanicznej
z centralami (ogrzewanie i chłodzenie) (92%).
Branża elektryczna
Kontynuowano prace: instalacja uziemiająca i ekwipotencjalna (43%), instalacja
odgromowa (8%), okablowanie i trasy kablowe (48%), instalacja gniazd i siły
(55%), instalacja oświetlenia (58%).
Ponadto, kontynuowano prace przy pokryciu dachowym – dach odwrócony
(90%), instalacja wentylacji pożarowej (oddymiającej) (88%).
Roboty zewnętrzne
Branża drogowa
Roboty rozbiórkowe (60%) – kontynuowano prace. Roboty ziemne (72%) –
zalecenie prowadzenia zgodnie z warunkami technicznymi prowadzenia robót
ziemnych. Przygotowanie podłoża pod warstwy konstrukcyjne (75%) – zalecenie
profilowania zgodnie ze spadkami określonymi w dokumentacji. Warstwy
konstrukcyjne podbudowy (52%) – zalecenie profilowania zgodnie ze spadkami
określonymi w dokumentacji. Nawierzchnie z kostki brukowej (29%). Krawężniki
z kostki brukowej (45%). Nawierzchnia z płyt chodnikowych (10%).
![Kalendarium prac budowlanych | styczeń 2015 r.]()
Kalendarium prac budowlanych | styczeń 2015 r.
ROK 2015
Styczeń 2015 r.
Segment A:
Branża konstrukcyjno-budowlana
Kontynuowano prace wykończeniowe: podłogi i posadzki, ściany, sufity (94%)
oraz wyposażenie (95%).
Branża inżynieryjno-instalacyjna i sanitarna
Kontynuowano prace: instalacja wody zimnej (92%), instalacja wody ppoż. (95%),
instalacja ciepłej wody użytkowej (92%), kanalizacja sanitarna (90%), kanalizacja
deszczowa podciśnieniowa (85%), instalacja grzejnikowa (94%), instalacja
wentylacji (94%), instalacja wentylacji mechanicznej z centralami (ogrzewanie
i chłodzenie) (95%), instalacja wody lodowej (99%).
Branża elektryczna
Kontynuowano prace: instalacja uziemiająca i ekwipotencjalna (98%), instalacja
odgromowa (75%), okablowanie i trasy kablowe (100%), instalacja gniazd i siły
(90%), instalacja oświetlenia (95%), wewnętrzne instalacje niskoprądowe (80%).
Rozpoczęto prace: instalacja sygnalizacji pożaru (75%), instalacja oddymiania
(80%), system sygnalizacji włamania i napadu (95%), instalacje okablowania
strukturalnego i telefoniczna (35%), instalacja CCTV (98%).
Segment B:
Branża konstrukcyjno-budowlana
Kontynuowano prace: bezspoinowy system ocieplenia (99%), prace wykończeniowe:
podłogi i posadzki, ściany, sufity (92%), stolarka okienna i drzwiowa (87%),
wyposażenie (95%).
Branża inżynieryjno-instalacyjna i sanitarna
Kontynuowano prace: instalacja wody zimnej (92%), instalacja wody ppoż. (95%),
instalacja ciepłej wody użytkowej (92%), kanalizacja sanitarna (90%), kanalizacja
deszczowa podciśnieniowa (85%), instalacja grzejnikowa (95%), instalacja
wentylacji (94%), instalacja wentylacji mechanicznej z centralami (ogrzewanie
i chłodzenie) (95%), instalacja wody lodowej (99%).
Branża elektryczna
Kontynuowano prace: instalacja uziemiająca i ekwipotencjalna (98%), instalacja
odgromowa (75%), okablowanie i trasy kablowe (95%), instalacja gniazd i siły (90%),
instalacja oświetlenia (95%), stacja transformatorowa (95%), wewnętrzne instalacje
niskoprądowe (80%), instalacja sygnalizacji pożaru (75%). Rozpoczęto prace:
instalacja oddymiania (80%), system sygnalizacji włamania i napadu (90%),
instalacja okablowania strukturalnego i telefoniczna (35%), instalacja CCTV (95%),
trasy kablowe (70%).
Segment C:
Branża konstrukcyjno-budowlana
Kontynuowano prace termoizolacyjne w osi H – bezspoinowy system ocieplenia (99%).
Kontynuowano prace wykończeniowe: podłogi i posadzki, ściany, sufity (92%).
Kontynuowano prace stolarki okiennej i drzwiowej (80%). Wykonano montaż
wyposażenia archiwum (95%).
Branża inżynieryjno-instalacyjna i sanitarna
Kontynuowano prace: instalacja wody zimnej (92%), instalacja wody ppoż.
(95%), instalacja ciepłej wody użytkowej (92%), kanalizacja sanitarna (90%),
kanalizacja deszczowa podciśnieniowa (85%), instalacja grzejnikowa (94%),
instalacja wentylacji (94%), instalacja wentylacji mechanicznej z centralami
(ogrzewanie i chłodzenie) (95%), instalacja wody lodowej (99%).
Branża elektryczna
Kontynuowano prace: instalacja uziemiająca i ekwipotencjalna (98%), instalacja
odgromowa (75%), okablowanie i trasy kablowe (95%), instalacja gniazd i siły
(90%), instalacja oświetlenia (95%). Rozpoczęto prace: wewnętrzne instalacje
niskoprądowe (80%), instalacja sygnalizacji pożaru (75%), instalacja oddymiania
(80%), system sygnalizacji włamania i napadu (90%), instalacja okablowania
strukturalnego i telefoniczna (35%), instalacja CCTV (95%), trasy kablowe (70%).
Branża inżynieryjno-instalacyjna i sanitarna
Kontynuowano prace: instalacja wody zimnej (97%), kanalizacja sanitarna (94%),
instalacja grzejnikowa (95%), instalacja wentylacji mechanicznej z centralami
(ogrzewanie i chłodzenie) (98%).
Branża elektryczna
Zakończono następujące prace: instalacja uziemiająca i ekwipotencjalna (100%),
instalacja odgromowa (100%), instalacja oświetlenia (100%). Kontynuowano
prace z zakresu instalacji gniazd i siły (95%) i tras kablowych (85%).
Segment B:
Branża konstrukcyjno-budowlana
Zakończono prace: kratownice i elementy towarzyszące (100%). Kontynuowano
prace wykończeniowe: podłogi i posadzki, ściany, sufity (98%), stolarka okienna
i drzwiowa (98%).
Branża inżynieryjno-instalacyjna i sanitarna
Kontynuowano prace: instalacja wody zimnej (97%), kanalizacja sanitarna (94%),
instalacja grzejnikowa (96%), instalacja wentylacji mechanicznej z centralami
(ogrzewanie i chłodzenie) (98%).
Branża elektryczna
Zakończono prace: instalacji uziemiającej i ekwipotencjalnej (100%) oraz instalacji
odgromowej (100%), a także instalacji oświetlenia (100%). Kontynuowano prace: okablowanie i trasy kablowe (98%), instalacja gniazd i siły (95%), trasy
kablowe (80%).
Segment C:
Branża konstrukcyjno-budowlana
Zakończono prace przy kratownicach i elementach towarzyszących (100%).
Kontynuowano roboty wykończeniowe: prace wykończeniowe: podłogi i posadzki,
ściany, sufity (98%), stolarka okienna i drzwiowa (98%).
Branża inżynieryjno-instalacyjna i sanitarna
Kontynuowano prace: instalacja wody zimnej (97%), kanalizacja sanitarna (94%),
instalacja grzejnikowa (95%), instalacja wentylacji mechanicznej z centralami
(ogrzewanie i chłodzenie) (98%).
Branża elektryczna
Zakończono następujące prace: instalacja uziemiająca i ekwipotencjalna (100%),
instalacja odgromowa (100%), instalacja gniazd i siły (100%), instalacja oświetlenia
(100%). Kontynuowano prace: wewnętrzne instalacje niskoprądowe (85%),
instalacja oddymiania (85%), instalacja okablowania strukturalnego i telefoniczna
(45%), trasy kablowe (75%).
Ponadto kontynuowano instalacje wentylacji pożarowej (oddymiającej) (98%).
Roboty zewnętrzne
Branża konstrukcyjna – obiekty, konstrukcje terenowe, ogrodzenia
Kontynuowano prace porządkowe: rozebranie ogrodzenia, wycinka drzew (99%).
Branża sanitarna – sieci zewnętrzne, zbiorniki
Kontynuowano prace z zakresu przyłącza i zewnętrznej instalacji wodociągowej
(82%). Zakończono prace źródła ciepła (SWC) (100%).
Branża elektryczna – sieci zewnętrzne, oświetlenie zewnętrzne
Rozpoczęto prace z zakresu przyłącza SN (50%). Kontynuowano prace zasilania
szlabanów wjazdowych (80%). Zakończono następujące prace: wymiana
istniejącego oświetlenia (100%), demontaże (100%), oświetlenie terenu (100%).
![Kalendarium prac budowlanych | marzec-kwiecień 2015 r.]()
Kalendarium prac budowlanych | marzec-kwiecień 2015 r.
Marzec/Kwiecień 2015 r.
Segment A:
Branża konstrukcyjno-budowlana
Zakończono prace wykończeniowe: podłogi i posadzki, ściany, sufity (100%),
stolarka okienna i drzwiowa (100%), wyposażenie (100%).
Branża inżynieryjno-instalacyjna i sanitarna
Zakończono następujące prace: instalacja wody zimnej (100%), instalacja wody ppoż.
(100%), instalacja ciepłej wody użytkowej (100%), kanalizacja sanitarna (100%),
kanalizacja deszczowa (100%), kanalizacja deszczowa podciśnieniowa (100%), instalacja grzejnikowa (100%), instalacja klimakonwektorów (100%), instalacja
wentylacji (100%), instalacja wentylacji mechanicznej z centralami (ogrzewanie
i chłodzenie) (100%), instalacja wody lodowej (100%), instalacja sprężonego
powietrza (100%).
Branża elektryczna
Zakończono następujące prace: instalacja gniazd i siły (100%), instalacja oświetlenia
(100%), wewnętrzne instalacje niskoprądowe (100%), instalacja sygnalizacji
pożaru (100%), instalacja oddymiania (100%), system sygnalizacji włamania
i napadu (100%), instalacja okablowania strukturalnego i telefoniczna (100%),
instalacja CCTV (100%), kable do rzutników (100%), trasy kablowe (100%).
Segment B:
Branża konstrukcyjno-budowlana
Zakończono prace: prace wykończeniowe: podłogi i posadzki, ściany, sufity
(100%), stolarka okienna i drzwiowa (100%), wyposażenie (100%).
Branża inżynieryjno-instalacyjna i sanitarna
Zakończono prace: instalacja wody zimnej (100%), instalacja wody ppoż. (100%),
instalacja ciepłej wody użytkowej (100%), kanalizacja sanitarna (100%), kanalizacja
deszczowa (100%), kanalizacja deszczowa podciśnieniowa 100%),
instalacja grzejnikowa (100%), instalacja klimakonwektorów (100%), instalacja
wentylacji (100%), instalacja wentylacji mechanicznej z centralami (ogrzewanie
i chłodzenie) (100%), instalacja wody lodowej (100%).
Branża elektryczna
Zakończono prace: okablowanie i trasy kablowe (100%), instalacja gniazd i siły (100%),
stacja transformatorowa (100%), wewnętrzne instalacje niskoprądowe (100%), instalacja
sygnalizacji pożaru (100%), instalacja oddymiania (100%), system sygnalizacji
włamania i napadu (100%), instalacja okablowania strukturalnego i telefoniczna
(100%), instalacja CCTV (100%), kable do rzutników (100%), trasy kablowe (100%).
Segment C:
Branża konstrukcyjno-budowlana
Zakończono prace: bezspoinowy system ocieplania (100%), prace wykończeniowe:
podłogi i posadzki, ściany, sufity (100%), stolarka okienna i drzwiowa
(100%), wyposażenie (100%).
Branża inżynieryjno-instalacyjna i sanitarna
Zakończono prace: instalacja wody zimnej (100%), instalacja wody ppoż. (100%),
instalacja ciepłej wody użytkowej (100%), kanalizacja sanitarna (100%), kanalizacja
deszczowa (100%), kanalizacja deszczowa podciśnieniowa (100%),
instalacja grzejnikowa (100%), instalacja klimakonwektorów (100%), instalacja
wentylacji (100%), instalacja wentylacji mechanicznej z centralami (ogrzewanie
i chłodzenie) (100%), instalacja wody lodowej (100%).
Branża elektryczna
Zakończono prace: okablowanie i trasy kablowe (100%), wewnętrzne instalacje
niskoprądowe (100%), instalacja sygnalizacji pożaru (100%), instalacja oddymiania (100%), system sygnalizacji włamania i napadu (100%), instalacja
okablowania strukturalnego i telefoniczna (100%), instalacja CCTV (100%),
kable do rzutników (100%), trasy kablowe (100%).
Roboty zewnętrzne
Branża konstrukcyjna – obiekty, konstrukcje terenowe, ogrodzenia.
Zakończono prace porządkowe: rozebranie ogrodzenia, wycinka drzew (100%)
oraz prace instalacyjne: przyłącze i zewnętrzna instalacja wodociągowa (100%),
przyłącze i zewnętrzna instalacja kanalizacji sanitarnej (100%) przyłącze i zewnętrzna
instalacja kanalizacji deszczowej (100%), przyłącze i zewnętrzna instalacja
kanalizacji ogólnospławnej (100%), rozbiórka starego gazociągu (100%).
Branża elektryczna – sieci zewnętrzne, oświetlenie zewnętrzne.
Zakończono prace: przyłącza SN (100%), zasilanie szlabanów wjazdowych
(100%), przyłącza i zewnętrzne instalacje niskoprądowe (100%).
Branża drogowa
Zakończono wszystkie prace z zakresu branży drogowej, tj.: roboty rozbiórkowe
(100%), roboty ziemne (100%), przygotowanie podłoża pod warstwy konstrukcyjne
(100%), warstwy konstrukcyjne podbudowy (100%), nawierzchnie
z kostki brukowej (100%), krawężniki i obrzeża (100%), nawierzchnia z płyt
chodnikowych (100%).
![Kalendarium prac budowlanych]()
Kalendarium prac budowlanych
GENEZA POWSTANIA BUDYNKU
W dniu 25 kwietnia 2013 została podpisana umowa o dofinansowanie na realizację projektu pn.: „Budowa między ulicami Raciborską a Koszarową w Katowicach budynku dydaktyczno-badawczego i kulturalnego wraz z zagospodarowaniem terenu na otwarty park form przestrzennych”.
Stronami umowy są: Urząd Marszałkowski Województwa Śląskiego i Akademia Sztuk Pięknych w Katowicach (Lider Projektu) oraz Uniwersytet Ekonomiczny w Katowicach (Partner Projektu).
Na podstawie podpisanej umowy przyznano 85% dofinansowania na realizację powyższej inwestycji. W kolejnych latach: 2013–2015 zostały podpisane 4 aneksy do umowy o dofinansowanie.
Na dzień 29 maja 2015 wartość całkowita projektu wynosi: 41 286 586,41 zł.
Całkowite wydatki kwalifikowane projektu wynoszą 40 468 451,92 zł. Przyznane dofinansowanie to: 34 398 184,13 zł. Wkład własny to kwota: 6 070 267,79 zł. W realizację projektu są zaangażowane następujące środki finansowe: RPO WSL (dofinansowanie z EFRR), MKiDN (Promesa MKiDN), wkład własny ASP i UEK. Rzeczowe zakończenie projektu jest datowane na dzień 30 czerwca 2015, natomiast finansowe zakończenie wyznaczono na dzień 30 lipca 2015.
